LOCKEYの取り付け

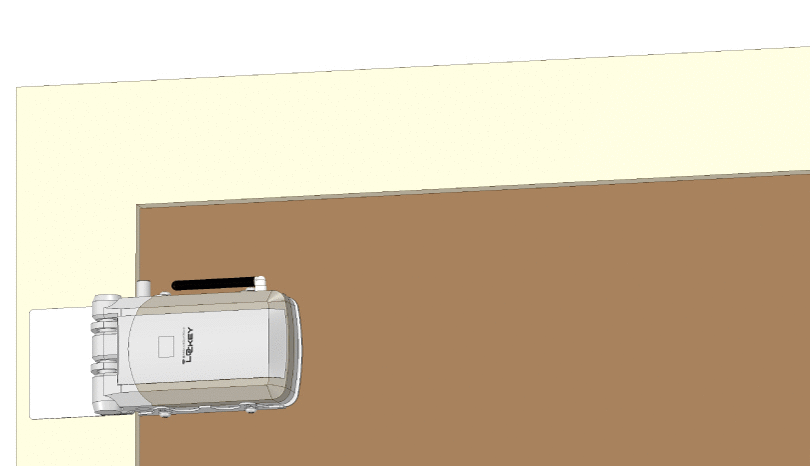

• 製品取り付けイメージ

• 本体をドアに設置し本体とキャッチを結合させ施錠します。
  ※ドアの内側表面に戸当りや返し等の段差がある場合は取り付けができません。

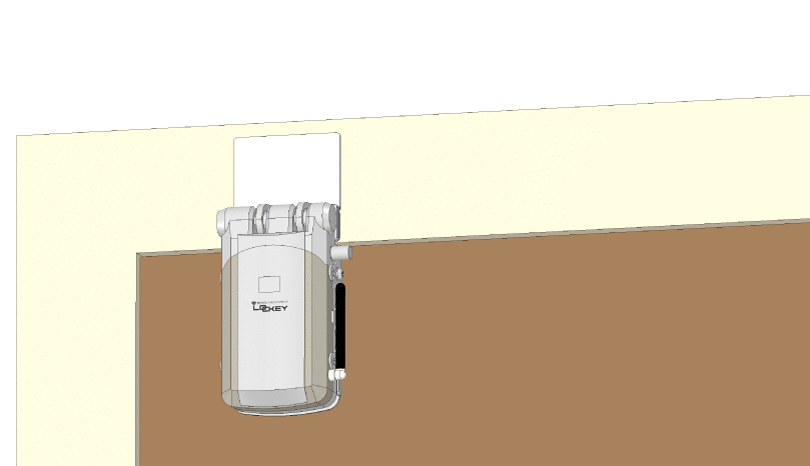

• ドア上部に縦付けも可能です。

• 外枠からキャッチがはみ出す場合はハサミで切ります。

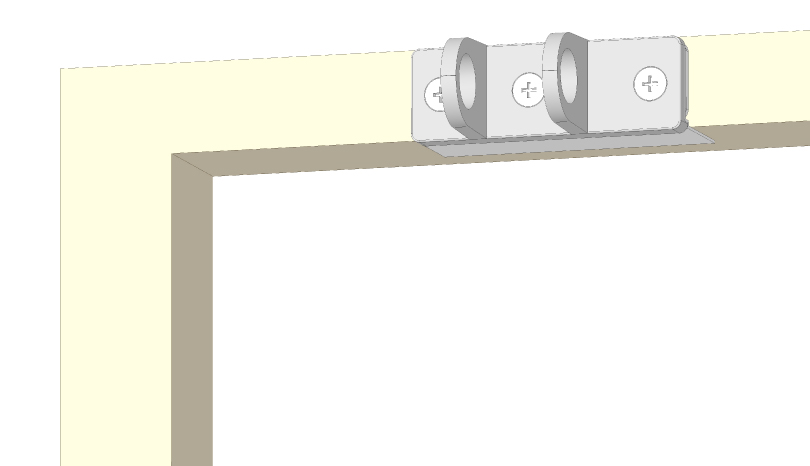

• キャッチを反転させ外枠とドアの間に折り曲げ貼り付ける事もできます。
  ※外枠とドアの間に3mm以上のすき間が必要です。


• 製品の設置に必要なスペース

• ※上の図はドア内側から見たイメージです。

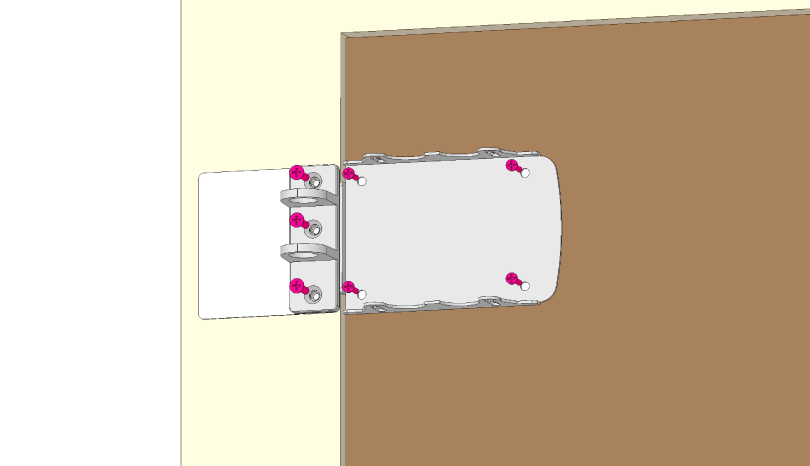

• ドアへのビス止めイメージ

• ※上の図はドア内側から見たイメージです。

• ご注意事項

• 貼り付けるドアの表面に凹凸がある場合、製品が固定できない恐れがあります。
• ドアの内側表面に戸当りや返し等の段差がある場合は取り付けができません。
• 戸当りの幅に合わせキャッチをはさみ等で切り、折り曲げて下さい。
• キャッチを貼り付ける面積が少ない場合は、ビス止めが必要になる場合があります。
• ドアの端いっぱいに本体を取り付けるとドアの開閉ができない恐れがあります。
• 本体を縦付けする場合は本体とキャッチが干渉しないよう取り付けて下さい。詳しくは取扱説明書をご覧下さい。
• ドアの材質によっては接着強度が低下する場合があります。
• 木製ドアに取り付ける場合は製品をビス止めして下さい。
• 取り付けの際は必ず取扱説明書をよくお読みの上作業して下さい。

• ---
